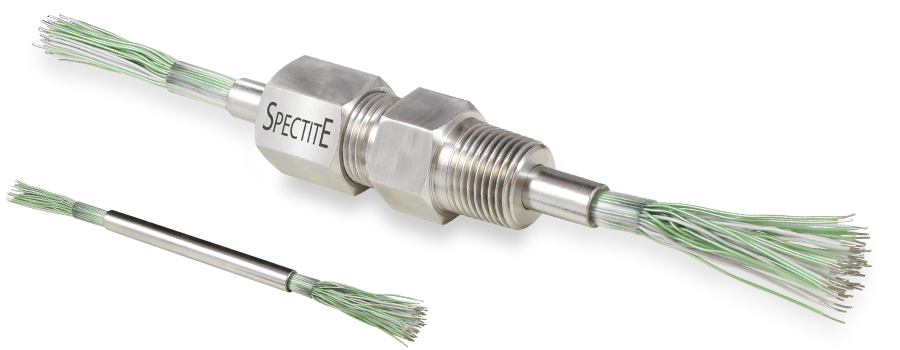

Serie HF Tubi sigillati ad alta densità per un massimo di 60 fili

Un manicotto diritto in acciaio inossidabile contenente diversi fili singoli in rame isolati e/o coppie di filamenti di termocoppie ad elevata densità per mantenere la continuità elettrica attraversa un passante di tenuta. Questo tipo di passante è utilizzato per termocoppie, termoresistenze e strumentazione a bassa tensione. Il manicotto è normalmente montato in un passante delle I passanti della serie HF sono assemblati con la lunghezza dei fili specificatamente richiesta dal cliente.

Non è previsto l'impiego di resine epossidiche o di altri sigillanti. La serie dei passanti HF è idonea nei casi in cui non è consentita la de-gassificazione del materiale.

• Per un singolo manicotto - venduto separatamente, si possono usare i passanti delle seriePFo PSF
• Per più manicotti - venduto separatamente, si possono usare i passanti delle serie MF o MSF
• Risparmio di tempo e di costo con il passaggio di numerosi fili in un passante per elemento singolo
• Manicotto con tenuta per fili continui, multipli e isolati
• Il manicotto in acciaio inossidabile 316L fa tenuta senza l'uso di giunti di connessione, resine epossidiche o collanti
• Conduttori in rame o per termocoppie
• Limite massimo della corrente: 500 mA a 100 V CC
• Limiti di pressione: dal vuoto a 350 bar con perdite limitat
• Intervallo di temperatura: da -40°C a +125°C
• 4 misure del manicotto contenenti 12, 24, 40 o 60 filamenti in rame da 24 AWG (0,5 mm) o coppie di conduttori per termocoppie
• Sono disponibili versioni omologate ATEX Ex II 2G 1D, Ex db IIC Ex eb IIC Gb / Ex ta IIIC Da. Contattateci per ulteriori dettagli
