Serie PF Passanti di tenuta in pressione e vuoto flangiati per sensori singoli

Hai bisogno di consigli sulla scelta di un passante?

Contatta uno dei nostri tecnici al numero 011 29 14 012 o inviaci una email

Questi passanti flangiati sono progettati per garantire la tenuta di singoli elementi, solitamente sensori, sonde o tubi, dove attraversano una parete in pressione o ambiente diverso.

Forniti in versione standard con flangia KF o CF in acciaio inossidabile 304L. Le flange KF sono compatibili con la norma ISO 2861, mentre le flange CF sono flange fisse non ruotabili conformi alla norma ISO3669-2017. Sono disponibili flange igieniche e per uso alimentare, nonché altri modelli come DIN, JIS, ANSI ecc. - contattateci per ulteriori dettagli.

Common applications include sealing sheathed thermocouples and resistance thermometers, small-bore tubes and other types of sensor where they enter a process enclosure and seal elements from 0.5mm dia. to 25.4mm dia.

I passanti di tenuta Spectite® sono stati progettati per rendere agevole il loro assemblaggio ed installazione. Le sonde o gli altri elementi inseriti si possono regolare, rimuovere o sostituire quando il passante non è soggetto a pressione o vuoto.

  • Tenuta su sonde, sensori, tubi di piccolo diametro ed altri elementi simili
  • La lunghezza di immersione dell’elemento può essere regolata facilmente a piacere
  • KF or CF flanges available
  • Progettati per facilitare l'installazione di elementi singoli di diametro compreso fra 0,5 mm e 25,4 mm
  • Intervallo guida di pressione: dal vuoto fino a 700 bar
  • Intervallo di temperatura: da -200°C a +870°C

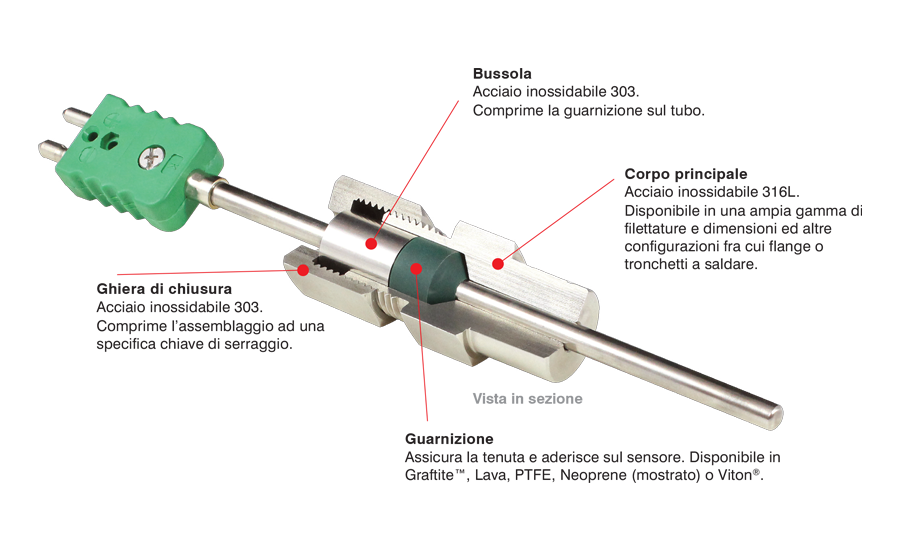

  • Parti bagnate (vedi immagine sopra) in acciaio inossidabile 316L
  • Scelta tra cinque diversi materiale di tenuta
  • Passante riutilizzabile (in base alla guarnizione)
  • Componenti interni riutilizzabili e sostituibili
  • Sono disponibili versioni omologate ATEX Ex II 2G 1D, Ex db IIC Ex eb IIC Gb / Ex ta IIIC Da. Contattateci per ulteriori dettagli

* Raccordo mostrato senza flangia montata.

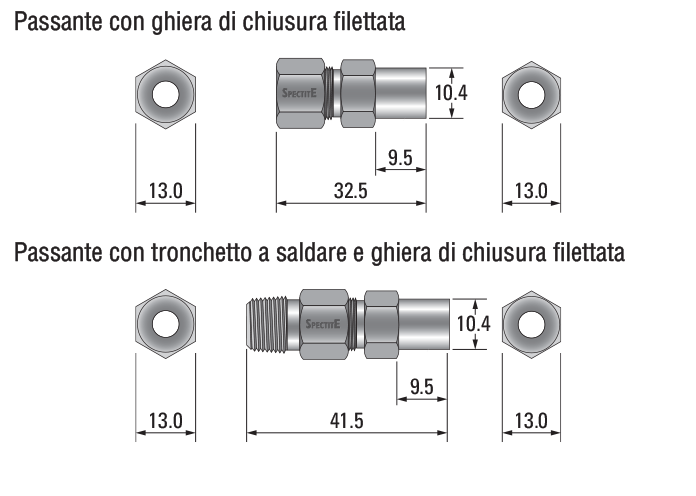

Tipo A Estensione filettata (Ghiera di chiusura "B")
Tipo di corpo standard adatto alla maggior parte delle applicazioni. Permette anche al pressacavo di terminare in teste di connessione o condotti metallici al lato opposto del processo.
Dimensione 0 (Filettatura 1/16” o equivalente) Dimensione 1 (Filettatura 1/8” o equivalente) Dimensione 2 (Filettatura 1/4” o equivalente)
Diametro max Diametro max Diametro max
3.2mm 4.76mm 6.35mm

Dimensione 3 (Filettatura 1/2” o equivalente) Dimensione 4 (Filettatura 3/4” o equivalente) Dimensione 5 (Filettatura 1” o equivalente)
Diametro max Diametro max Diametro max
10.0mm 19.05mm 25.4mm

Materiale di tenuta Codice Colore Esempio Intervallo di temperatura Riutilizzabile Definizione e proprietà del materiale

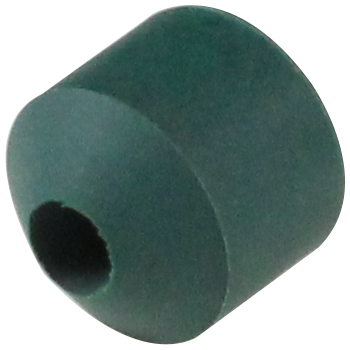

Neoprene N Verde -40°C a 90°C Sì Gomma sintetica a base di policloroprene. Le proprietà elastiche del polimero sono esaltate tramite vulcanizzazione. Molto più resistente a calore, luce, ossidazione e petrolio della gomma naturale.
Viton® V Marrone -40°C a 225°C
(breve esposizione fino a 285°C)		 Sì

Fluoroelastomero. Resistente agli idrocarburi, agli agenti chimici corrosivi e al petrolio. Resistente a solventi, acidi e basi. Basso tasso di permeazione. Buona resistenza meccanica a temperature elevate.
PTFE T Bianco -200°C a 250°C Sì Politetrafluoroetilene. Ha superfici liscie, che non si bagnano, idrorepellenti che resistono alla formazione di una biopellicola; ha il più basso coefficiente di attrito tra tutti i materiali solidi. Bassa trasmissione termica.
Graftite™ G Grigio / Nero -200°C a 550°C
(fino a 870°C in atmosfera riducente)		 No Grafite al 98% di purezza. Impermeabile a gas e liquidi. Resistente alla maggior parte degli agenti, non "bagnato" da metalli e sali fusi. Non contiene amianto. Non soggetto a invecchiamento o fragilità. Buona resistenza agli shock termici. Materiale conduttivo (non isolato elettricamente).
Lava L Grigio Pietra -200°C a 870°C No

Silicato di magnesio naturale (Pietra sapone, Steatite o talco di roccia). Si polverizza se compresso. Poroso ai gas leggeri e all'umidità. Igroscopico. Non adatto per la maggior parte delle applicazioni in vuoto.
Possono essere definiti altri materiali di tenuta, solitamente per esigenze specifiche di applicazioni particolari. Vi invitiamo a contattare la TC per supporto in merito.
Tipo A Descrizione Tipo B Descrizione

STANDARD

Passante standard con filettatura singola per montaggio diretto al processo.

(Raccordo mostrato senza flangia montata.)

Raccordo standard con estensione filettata di tipo B per il collegamento a condotto/testa di connessione o custodia.

Il tipo di filettatura è lo stesso della filettatura di processo, salvo diversamente specificato.
PF1 - WELD - 1.5 - G - B - 1/8" BSPT - KF16

(Raccordo mostrato senza flangia montata.)
Tipo Esempio Codice Massima dimensione del
corpo compatibile		 Diametro
esterno		 Spessore
FLANGIA KF KF16 Dimensione 2 30mm 5.08mm
KF25 Dimensione 3 40mm 5.08mm
KF40 Dimensione 5 55mm 5.08mm
KF50 Dimensione 5 75mm 5.08mm
FLANGIA CF DN16CF Dimensione 3 33.8mm 7.6mm
DN25CF Dimensione 4 54.0mm 11.9mm
DN35-40CF Dimensione 5 69.9mm 12.7mm
DN50CF Dimensione 5 85.7mm 16.0mm
DN63CF Dimensione 5 114.3mm 17.3mm
Tutte le flange sono fornite in acciaio inossidabile AISI304L di default. Sono disponibili anche flange per uso Igienico ed Alimentare - vi preghiamo di contattarci per maggiori dettagli.
Le flange CF sono del tipo non rotabili (fisse) ed in conformità con la ISOP3669-2017.
Le flange KF sono conformi alla Specifica ISO Standard 2861.
Molti altri tipi di flangia sono disponibili su richiesta (DIN, JIS, ANSI, ecc.), contattare la TC per dettagli.

Dimensione corpo, pressione massima 1 e diametro fori disponibili per filettature BSPT, BSPP e NPT2

Dimensione corpo Dimensione 0 (1/16") Dimensione 1 (1/8") Dimensione 2 (1/4") Dimensione 3 (1/2") Dimensione 4 (3/4") Dimensione 5 (1")
Guarnizione
G L T G L N T V G L N T V G L N T V G L T V G L T V
Dimensioni elemento (diam.)3 Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente1.
Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
pollici mm
0.020 0.5 650 550 200 450 550 350 200 350
0.032 0.8
0.040 1.0 550 700 350 500 700
0.059 1.5 150 150 150 500
0.062 1.59
0.080 2.0 450 100 400 450 100 100 550 700 200 200
0.118 3.0 550 700 200 200 550
0.125 3.2
0.157 4.0   350 80 550 125
0.177 4.5
0.187 4.76
0.236 6.0   450 80 550 500 100 400 400 150 55 150
0.250 6.35
0.312 8.0   150 150 450 350 400 250
0.375 9.5 200
0.393 10.0 80 100 350
0.472 12.0   300 75 200 45 40
0.500 12.7
0.625 15.88 200 300 150 100 20
0.750 19.05 30
0.839 21.3
1.00 25.4
  1. I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
  2. Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.
  3. I diametri dell'elemento mostrati sono dimensioni comuni abitualmente richieste dalle applicazioni industriali generali. Possono essere fornite altre dimensioni comprese fra i diametri minimi e massimi indicati in tabella.
Dimensione 0 (Filettatura 1/16” o equivalente) Dimensione 1 (Filettatura 1/8” o equivalente) Dimensione 2 (Filettatura 1/4” o equivalente)

Dimensione 3 (Filettatura 1/2” o equivalente) Dimensione 4 (Filettatura 3/4” o equivalente) Dimensione 5 (Filettatura 1” o equivalente)
* All fittings shown without flange fitted.
Nota bene: la lunghezza totale può variare leggermente in base alla guarnizione impiegata ed alla dimensione dell’elemento.

Modulo di richiesta - Passanti per elemento singolo with Flange

1. Dimensione passante

2. Connessione a processo

3. Diametro elemento

Seleziona prima corpo

3. Diametro elemento

3. Diametro elemento

3. Diametro elemento

3. Diametro elemento

3. Diametro elemento

3. Diametro elemento

4. Guarnizione

5. Configurazione ghiera di chiusura

5a. B Cap Connessione a processo (other)

6. Dettagli flangia

7. Dettagli flangia

Ulteriori informazioni

Se non siete sicuri delle specifiche del raccordo di cui avete bisogno, utilizzate la tabella sottostante per descriverci la vostra applicazione e uno dei nostri tecnici esperti vi richiamerà per guidarvi nel processo di scelta.

Altrimenti, utilizzate i menu a tendina proposti e provvederemo ad inviarvi un preventivo.



Dettagli di Contatto




Inviare la Richiesta
