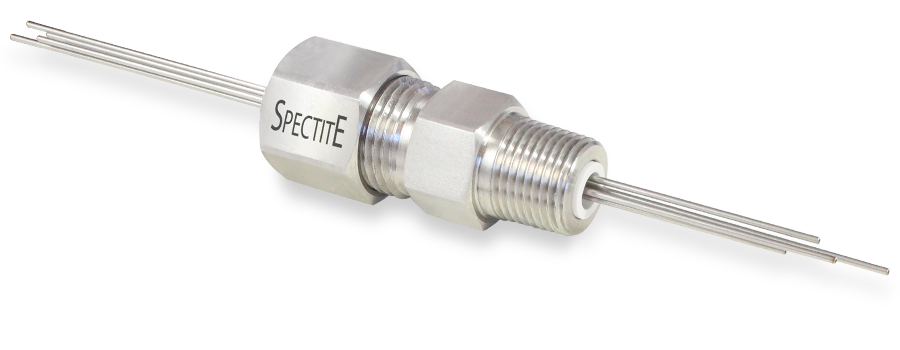

Serie WFRH / WFPH Passanti di tenuta in pressione e vuoto ad alta temperatura con isolatori ceramici
Hai bisogno di consigli sulla scelta di un passante?
Contatta uno dei nostri tecnici al numero 011 29 14 012 o inviaci una email
Quando più fili o elementi devono passare attraverso una parete con pressione, i passanti Serie WFRH / WFRP possono fornire una tenuta efficace senza dover ricorrere a resine epossidiche o altri metodi di fissaggio non regolabili.
Adatti per applicazioni ad alta temperatura.
I passanti della serie WFRH / WFPH garantiscono la tenuta di elementi o fili con diametro compreso tra 0,5 mm e 3,2 mm. (da 24 AWG a 8 AWG). Sono disponibili quattro dimensioni di corpo (da 1 a 4) con connessioni a processo da 1/8“, 1/4”, 1/2“ e 3/4” con filettature BSPT (gas conico o DIN 2999 ‘R’) e NPT insieme a filettature ISO, SAE e UNF, come mostrato nella sezione Dimensioni dei passanti.
I passanti Spectite® sono progettati per facilitare l’assemblaggio e l'installazione. I fili possono essere regolati, rimossi e sostituiti quando non sono sotto pressione o in condizioni di vuoto.
- Pressacavi per elevate temperature con isolatori ceramici
- Intervallo guida di pressione: dal vuoto fino a 700 bar
- Intervallo di temperatura: da -200°C a +870°C
- Parti bagnate (vedi immagine sopra) in acciaio inossidabile 316L
- Guarnizione di Lava
- I singoli elementi possono essere sostituiti senza bisogno di smontarli completamente
- Raccordo riutilizzabile. Componenti interni sostituibili
- Sono disponibili versioni omologate ATEX Ex II 2G 1D, Ex db IIC Ex eb IIC Gb / Ex ta IIIC Da. Contattateci per ulteriori dettagli
| Tipo A | Estensione filettata (Ghiera di chiusura "B") | Tronchetto a saldare | Flange |
|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
| Tipo di corpo standard adatto alla maggior parte delle applicazioni. | Permette anche al pressacavo di terminare in teste di connessione o condotti metallici al lato opposto del processo. | Fornito senza filettatura per un'istallazione permanente al processo tramite saldatura. Specificare "WELD" al posto della dimensione della filettatura nel codice d'ordine. | Per terminare con una flangia corrispondente all'interno del processo, vedi la sezione 5 per maggiori dettagli sulle flange standard disponibili. |
| Dimensione 1 (Filettatura 1/8” o equivalente) | Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) |
|---|---|---|
| Dimensioni di filettatura standard | Dimensioni di filettatura standard | Dimensioni di filettatura standard |
| 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT |
| Dimensioni di filettatura alternative | Dimensioni di filettatura alternative | Dimensioni di filettatura alternative |
| M8x1.0, 3/8" UNF-24 | M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT |
| M10x1.0, 7/16" UNF-24 | M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||
| Dimensione 4 (Filettatura 3/4” o equivalente) | ||
| Dimensioni di filettatura standard | ||
| 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Dimensioni di filettatura alternative | ||
| M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| Materiale di tenuta | Codice | Colore | Esempio | Intervallo di temperatura | Riutilizzabile | Definizione e proprietà del materiale |
|---|---|---|---|---|---|---|
| Lava | L | Grigio Pietra | ![]() |
-200°C a 870°C | No | Silicato di magnesio naturale (Pietra sapone, Steatite o talco di roccia). Si polverizza se compresso. Poroso ai gas leggeri e all'umidità. Igroscopico. Non adatto per la maggior parte delle applicazioni in vuoto. |
| Tipo A | Descrizione | Tipo B | Descrizione |
|---|---|---|---|
![]() STANDARD |
Passante standard con filettatura singola per montaggio diretto al processo. | ![]() |
Passante standard con un estensione filettata Tipo B per connessione a canali/teste o custodie. La forma della filettatura è la medesima di quella lato processo a meno che non venga specificato diversamente. Se è richiesta una diversa forma di filettatura, vi preghiamo di specificarlo dopo la lettera ‘B’ nel codice c’ordine, ad esempio: Se viene usata una ghiera di chiusura Tipo B con un passante avente trochetto a saldare, allora sarà necessario specificare la forma della filettatura. |
| Tipo | Esempio | Codice | Massima dimensione del corpo compatibile |
Diametro esterno |
Spessore |
|---|---|---|---|---|---|
| FLANGIA KF | ![]() |
KF16 | Dimensione 2 | 30mm | 5.08mm |
| KF25 | Dimensione 3 | 40mm | 5.08mm | ||
| FLANGIA CF | ![]() |
DN16CF | Dimensione 3 | 33.8mm | 7.6mm |
| DN25CF | Dimensione 4 | 54.0mm | 11.9mm | ||
Le flange CF sono del tipo non rotabili (fisse) ed in conformità con la ISOP3669-2017.
Le flange KF sono conformi alla Specifica ISO Standard 2861.
Molti altri tipi di flangia sono disponibili su richiesta (DIN, JIS, ANSI, ecc.), contattare la TC per dettagli.
Dimensione corpo, pressione massima 1 e diametro fori disponibili per filettature BSPT, BSPP e NPT2
Bare wires / Sensors - Max 870°C rated
| Dimensione corpo | N. di elementi |
Dimensione 1 (1/8") | N. di elementi |
Dimensione 2 (1/4") | N. di elementi |
Dimensione 3 (1/2") | N. di elementi |
Dimensione 4 (3/4") | |
|---|---|---|---|---|---|---|---|---|---|
| Guarnizione | |||||||||
| L | L | L | L | ||||||
| WFRH Wire Sizes (AWG) |
WFPH Element dia. (mm) |
Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente1. These ratings are a guide and the suitability of any of the products described herein for a particular application is entirely at the discretion of the purchaser as being the best judge for that particular application. |
|||||||
| 24 | 0.5 | 2, 4 | 400 | 2, 4 | 400 | ||||
| 20 | 0.8 | ||||||||
| 18 | 1.0 | 2, 3, 4, 6, 8 | 700 | ||||||
| 14 | 1.5 | 2, 4 | 6, 8, 12 | 550 | |||||
| 8 | 3.0 | 2, 4 | |||||||
| 3.2 | |||||||||
- I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
- Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.
| Dimensione 1 (Filettatura 1/8” o equivalente) | Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) | |
|---|---|---|---|
![]() |
![]() |
![]() |
|
| Dimensione 4 (Filettatura 3/4” o equivalente) | |||
![]() |
|||
