Serie MF Passanti di tenuta in pressione e vuoto per sensori multipli

Hai bisogno di consigli sulla scelta di un passante?

Contatta uno dei nostri tecnici al numero 011 29 14 012 o inviaci una email

Con questa serie è sufficiente avere un solo accesso per consentire a più sonde, sensori o elementi simili di attraversare una parete o un processo con pressioni o ambienti diversi, utilizzando un solo passante.

I passanti della serie MF possono garantire la tenuta di elementi multipli all'interno di un singolo assemblaggio. Ogni passante può generalmente prevedere un numero di elementi fino a 40 x diam. 1,0 mm, 12 x diam. 3,0 mm oppure 4 x diam. 6,0 mm.

Il corpo del passante è disponibile in cinque misure, con attacco lato processo da 1/8”, 1/4”, 1/2”, 3/4” e 1", e filettatura BSPT (gas conica o DIN 2999 R) e NPT a scelta.

I passanti di tenuta Spectite® sono stati progettati per rendere agevole il loro assemblaggio ed installazione. Le sonde o gli altri elementi inseriti si possono regolare, rimuovere o sostituire quando il passante non è soggetto a pressione o vuoto.

  • Risparmio di tempo e di costo grazie al passaggio di più sensori in un solo passante
  • Lunghezza di immersione degli elementi facilmente regolabile
  • Passanti disponibili in cinque dimensioni
  • Progettati per inserire elementi multipli di diametro compreso tra 0,5 mm e 9,53 mm
  • Adatto per varie misure e tipi di sonde o altri elementi
  • Intervallo guida di pressione: dal vuoto fino a 700 bar
  • Intervallo di temperatura: da -200°C a +870°C
  • Parti bagnate (vedi immagine sopra) in acciaio inossidabile 316L
  • Scelta tra cinque diversi materiale di tenuta
  • Passante riutilizzabile (in base alla guarnizione)
  • Componenti interni riutilizzabili e sostituibili
  • Sono disponibili versioni omologate ATEX Ex II 2G 1D, Ex db IIC Ex eb IIC Gb / Ex ta IIIC Da. Contattateci per ulteriori dettagli
Tipo A Estensione filettata (Ghiera di chiusura "B") Tronchetto a saldare Flange
Tipo di corpo standard adatto alla maggior parte delle applicazioni. Permette anche al pressacavo di terminare in teste di connessione o condotti metallici al lato opposto del processo. Fornito senza filettatura per un'istallazione permanente al processo tramite saldatura. Specificare "WELD" al posto della dimensione della filettatura nel codice d'ordine. Per terminare con una flangia corrispondente all'interno del processo, vedi la sezione 5 per maggiori dettagli sulle flange standard disponibili.
Dimensione 1 (Filettatura 1/8” o equivalente) Dimensione 2 (Filettatura 1/4” o equivalente) Dimensione 3 (Filettatura 1/2” o equivalente)
Dimensioni di filettatura standard Dimensioni di filettatura standard Dimensioni di filettatura standard
1/8" BSPT, 1/8" BSPP, 1/8" NPT 1/4" BSPT, 1/4" BSPP, 1/4" NPT 1/2" BSPT, 1/2" BSPP, 1/2" NPT
Dimensioni di filettatura alternative Dimensioni di filettatura alternative Dimensioni di filettatura alternative
M8x1.0, 3/8" UNF-24 M12x1.5, 1/2" UNF-20 3/8" BSPT, 3/8" BSPP, 3/8" NPT
M10x1.0, 7/16" UNF-24 M14x1.5, 7/16", UNF-18 M16x1.5, 1/2" SAE-20, 5/8" UNF-18
    M20x1.5, 9/16" SAE-24, 3/4" UNF-16

Dimensione 4 (Filettatura 3/4” o equivalente) Dimensione 5 (Filettatura 1” o equivalente)
Dimensioni di filettatura standard Dimensioni di filettatura standard
3/4" BSPT, 3/4" BSPP, 3/4" NPT
Dimensioni di filettatura alternative Dimensioni di filettatura alternative
M24x2.0, 7/8" SAE-14, 1" UNF-14 1" BSPT, 1" BSPP, 1" NPT
  M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14

Materiale di tenuta Codice Colore Esempio Intervallo di temperatura Riutilizzabile Definizione e proprietà del materiale

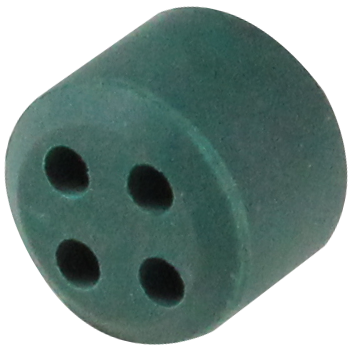

Neoprene N Verde -40°C a 90°C Sì Gomma sintetica a base di policloroprene. Le proprietà elastiche del polimero sono esaltate tramite vulcanizzazione. Molto più resistente a calore, luce, ossidazione e petrolio della gomma naturale.

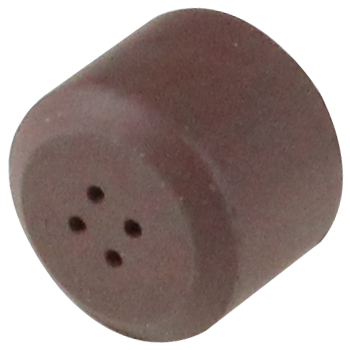

Viton® V Marrone -40°C a 225°C
(breve esposizione fino a 285°C)		 Sì

Fluoroelastomero. Resistente agli idrocarburi, agli agenti chimici corrosivi e al petrolio. Resistente a solventi, acidi e basi. Basso tasso di permeazione. Buona resistenza meccanica a temperature elevate.

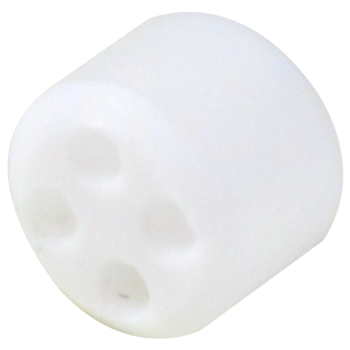

PTFE T Bianco -200°C a 250°C Sì Politetrafluoroetilene. Ha superfici liscie, che non si bagnano, idrorepellenti che resistono alla formazione di una biopellicola; ha il più basso coefficiente di attrito tra tutti i materiali solidi. Bassa trasmissione termica.

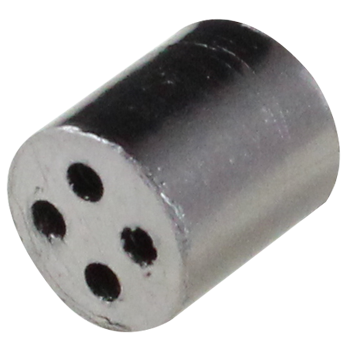

Graftite™ G Grigio / Nero -200°C a 550°C
(fino a 870°C in atmosfera riducente)		 No Grafite al 98% di purezza. Impermeabile a gas e liquidi. Resistente alla maggior parte degli agenti, non "bagnato" da metalli e sali fusi. Non contiene amianto. Non soggetto a invecchiamento o fragilità. Buona resistenza agli shock termici. Materiale conduttivo (non isolato elettricamente).
Lava L Grigio Pietra -200°C a 870°C No

Silicato di magnesio naturale (Pietra sapone, Steatite o talco di roccia). Si polverizza se compresso. Poroso ai gas leggeri e all'umidità. Igroscopico. Non adatto per la maggior parte delle applicazioni in vuoto.
Possono essere definiti altri materiali di tenuta, solitamente per esigenze specifiche di applicazioni particolari. Vi invitiamo a contattare la TC per supporto in merito.
Tipo A Descrizione Tipo B Descrizione

STANDARD		 Passante standard con filettatura singola per montaggio diretto al processo.

Passante standard con un estensione filettata Tipo B per connessione a canali/teste o custodie. La forma della filettatura è la medesima di quella lato processo a meno che non venga specificato diversamente.

Se è richiesta una diversa forma di filettatura, vi preghiamo di specificarlo dopo la lettera ‘B’ nel codice c’ordine, ad esempio:
MF3 - 1/2" BSPT - 1.5 - 8 - G - B NPT

Se viene usata una ghiera di chiusura Tipo B con un passante avente trochetto a saldare, allora sarà necessario specificare la forma della filettatura.
Tipo Esempio Codice Massima dimensione del
corpo compatibile		 Diametro
esterno		 Spessore
FLANGIA KF KF16 Dimensione 2 30mm 5.08mm
KF25 Dimensione 3 40mm 5.08mm
KF40 Dimensione 5 55mm 5.08mm
KF50 Dimensione 5 75mm 5.08mm
FLANGIA CF DN16CF Dimensione 3 33.8mm 7.6mm
DN25CF Dimensione 4 54.0mm 11.9mm
DN35-40CF Dimensione 5 69.9mm 12.7mm
DN50CF Dimensione 5 85.7mm 16.0mm
DN63CF Dimensione 5 114.3mm 17.3mm
Tutte le flange sono fornite in acciaio inossidabile AISI304L di default. Sono disponibili anche flange per uso Igienico ed Alimentare - vi preghiamo di contattarci per maggiori dettagli.
Le flange CF sono del tipo non rotabili (fisse) ed in conformità con la ISOP3669-2017.
Le flange KF sono conformi alla Specifica ISO Standard 2861.
Molti altri tipi di flangia sono disponibili su richiesta (DIN, JIS, ANSI, ecc.), contattare la TC per dettagli.

Dimensione corpo, pressione massima 1 e diametro fori disponibili per filettature BSPT, BSPP e NPT2

Dimensione corpo N. di
elementi		 Dimensione 1 (1/8")3 N. di
elementi		 Dimensione 2 (1/4") N. di
elementi		 Dimensione 3 (1/2") N. di
elementi		 Dimensione 4 (3/4")1 N. di
elementi		 Dimensione 5 (1")
Guarnizione
G L N T V G L N T V G L N T V G L T V G L T V
Dimensioni elemento (diam.) Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente1.
Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
pollici mm
0.020 0.5 2 to 4 400 400 250 250 250 4 to 8 300 400 250 250 250
0.032 0.8
0.040 1.0 500 700 500 4 to 16 700 700 400 250 450 8 to 40 550 550 300 400
0.059 1.5   2 to 6 200 200 4 to 12 8 to 28 250
0.062 1.59
0.080 2.0
0.118 3.0 2 150 2 to 4 350 200 350 4 to 12 350 8 to 24 200 150 100 150
0.125 3.2
0.177 4.5   2 300 150 250 2 to 4 350 150 300 4 to 8 150 70 70 40
0.187 4.76   2 to 4
0.236 6.0 2 to 6
0.250 6.35
0.315 8.0   2 to 4 20
0.375 9.5
  1. I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
  2. Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.
  3. I diametri dell'elemento mostrati sono dimensioni comuni abitualmente richieste dalle applicazioni industriali generali. Possono essere fornite altre dimensioni comprese fra i diametri minimi e massimi indicati in tabella.
Dimensione 1 (Filettatura 1/8” o equivalente) Dimensione 2 (Filettatura 1/4” o equivalente) Dimensione 3 (Filettatura 1/2” o equivalente)

Dimensione 4 (Filettatura 3/4” o equivalente) Dimensione 5 (Filettatura 1” o equivalente)

Nota bene: la lunghezza totale può variare leggermente in base alla guarnizione impiegata ed alla dimensione dell’elemento.
