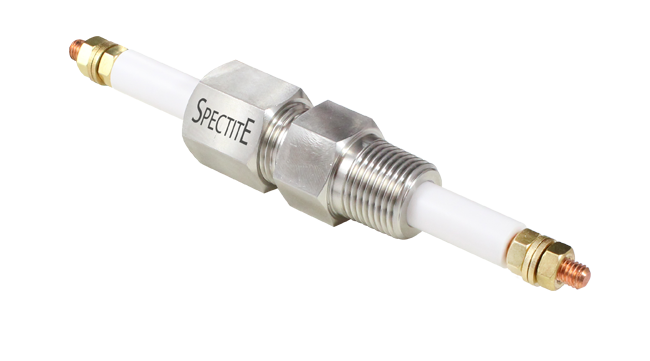

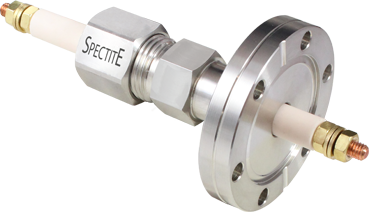

Serie EFT Passanti per elettrodi ad alta tensione (8 kV) con isolatore in PTFE
Hai bisogno di consigli sulla scelta di un passante?
Contatta uno dei nostri tecnici al numero 011 29 14 012 o inviaci una email
L'elettrodo integrato all'interno di questi passanti consente di trasportare un'elevata tensione fino a 8kV attraversando custodie di processo, autoclavi, forni a vuoto ed involucri di reattori fino ad alimentare riscaldatori, motori elettrici ed altri apparecchi che necessitano di un'elevata alimentazione.
Questi passanti sono disponibili in tre misure di elettrodi in rame per un massimo di 40 A, 100 A & 200 A a 8 kV. Si possono richiedere elettrodi in acciaio inossidabile e nickel.
Gli assemblaggi di passanti per elettrodi della serie EFT vengono forniti pre-serrati per uso immediato. Gli isolatori integrati sono realizzati in PTFE.
Il PTFE resiste contro gli agenti chimici ed olii conosciuti più aggressivi.
- Isolatori unici in PTFE e guarnizione integrati
- Elettrodi in rame, acciaio inossidabile o nickel
- Tre misure disponibili
- Intensità massima fino a 200A a 8kV
- Intervallo guida di pressione: dal vuoto fino a 150 bar
- Intervallo di temperatura: da -185°C a +230°C
- Materiali: acciaio inossidabile 316L per il corpo principale; 303 per la bussola interna e la ghiera di chisura; PTFE per l'isolatore
- Elettrodo pre-installato nel passante e pre-serrato per uso immediato
| Tipo A | Estensione filettata (Ghiera di chiusura "B") | Tronchetto a saldare | Flange |
|---|---|---|---|
 |
 |
 |
 |
| Tipo di corpo standard adatto alla maggior parte delle applicazioni. | Permette anche al pressacavo di terminare in teste di connessione o condotti metallici al lato opposto del processo. | Fornito senza filettatura per un'istallazione permanente al processo tramite saldatura. Specificare "WELD" al posto della dimensione della filettatura nel codice d'ordine. | Per terminare con una flangia corrispondente all'interno del processo, vedi la sezione 5 per maggiori dettagli sulle flange standard disponibili. |
| Dimensione 1 (Filettatura 1/8” o equivalente) | Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) | |||
|---|---|---|---|---|---|
| Dimensioni di filettatura standard | Diametro elettrodo | Dimensioni di filettatura standard | Diametro elettrodo | Dimensioni di filettatura standard | Diametro elettrodo |
| 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 3.2mm | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 3.2mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 6.35mm |
| Dimensioni di filettatura alternative | Dimensioni di filettatura alternative | Dimensioni di filettatura alternative | |||
| M8x1.0, 3/8" UNF-24 | M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | |||
| M10x1.0, 7/16" UNF-24 | M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | |||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | |||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | |||||
| Dimensione 4 (Filettatura 3/4” o equivalente) | |||||
| Dimensioni di filettatura standard | Diametro elettrodo | ||||
| 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 12.7mm | ||||
| Dimensioni di filettatura alternative | |||||
| M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | |||||
| M24x2.0, 7/8" SAE-14, 1" UNF-14 | |||||
| Tipo A | Descrizione | Tipo B | Descrizione |
|---|---|---|---|
 STANDARD |
Passante standard con filettatura singola per montaggio diretto al processo. |  |
Passante standard con un estensione filettata Tipo B per connessione a canali/teste o custodie. La forma della filettatura è la medesima di quella lato processo a meno che non venga specificato diversamente. Se è richiesta una diversa forma di filettatura, vi preghiamo di specificarlo dopo la lettera ‘B’ nel codice c’ordine, ad esempio: Se viene usata una ghiera di chiusura Tipo B con un passante avente trochetto a saldare, allora sarà necessario specificare la forma della filettatura. |
| Tipo | Esempio | Codice | Massima dimensione del corpo compatibile |
Diametro esterno |
Spessore |
|---|---|---|---|---|---|

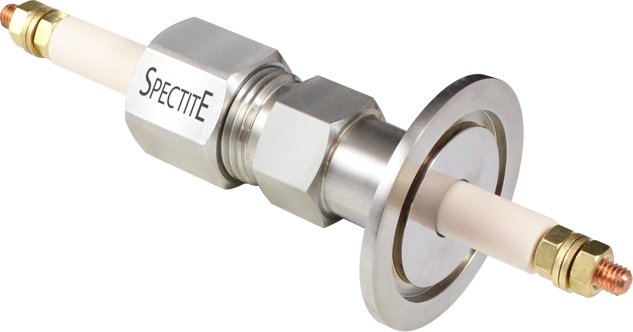

| FLANGIA KF |  |
KF16 | Dimensione 2 | 30mm | 5.08mm |
| KF25 | Dimensione 3 | 40mm | 5.08mm | ||
| KF40 | Dimensione 5 | 55mm | 5.08mm | ||
| KF50 | Dimensione 5 | 75mm | 5.08mm | ||
| FLANGIA CF |  |
DN16CF | Dimensione 3 | 33.8mm | 7.6mm |
| DN25CF | Dimensione 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Dimensione 5 | 69.9mm | 12.7mm | ||
| DN50CF | Dimensione 5 | 85.7mm | 16.0mm | ||
| DN63CF | Dimensione 5 | 114.3mm | 17.3mm |
Le flange CF sono del tipo non rotabili (fisse) ed in conformità con la ISOP3669-2017.
Le flange KF sono conformi alla Specifica ISO Standard 2861.
Molti altri tipi di flangia sono disponibili su richiesta (DIN, JIS, ANSI, ecc.), contattare la TC per dettagli.
Dimensione corpo, pressione massima 1 e diametro fori disponibili per filettature BSPT, BSPP e NPT2
| Dimensione corpo | Dimensione 1 (1/8") | Dimensione 2 (1/4") | Dimensione 3 (1/2") | Dimensione 4 (3/4") | ||
|---|---|---|---|---|---|---|
| Isolatore / Guarnizione | PTFE | PTFE | PTFE | PTFE | ||
| Limite di tensione | 2Kv | 8Kv | 8Kv | 8Kv | ||
| Materiale elettrodo | Limite di tensione elettrodo | Diam. elettrodo (mm) | The table indicates the available electrode sizes for each feedthrough body size. Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente1. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità. |
|||
| Rame Acciaio inox 316 Nickel |
40A 15A |
3.2 | 150 | |||
| Rame Acciaio inox 316 Nickel |
40A 10A 15A |
3.2 | 80 | |||
| Rame Acciaio inox 316 Nickel |
100A 15A 40A |
6.35 | 80 | |||
| Rame Acciaio inox 316 Nickel |
200A 30A 80A |
12.7 | 40 | |||
- I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
- Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.

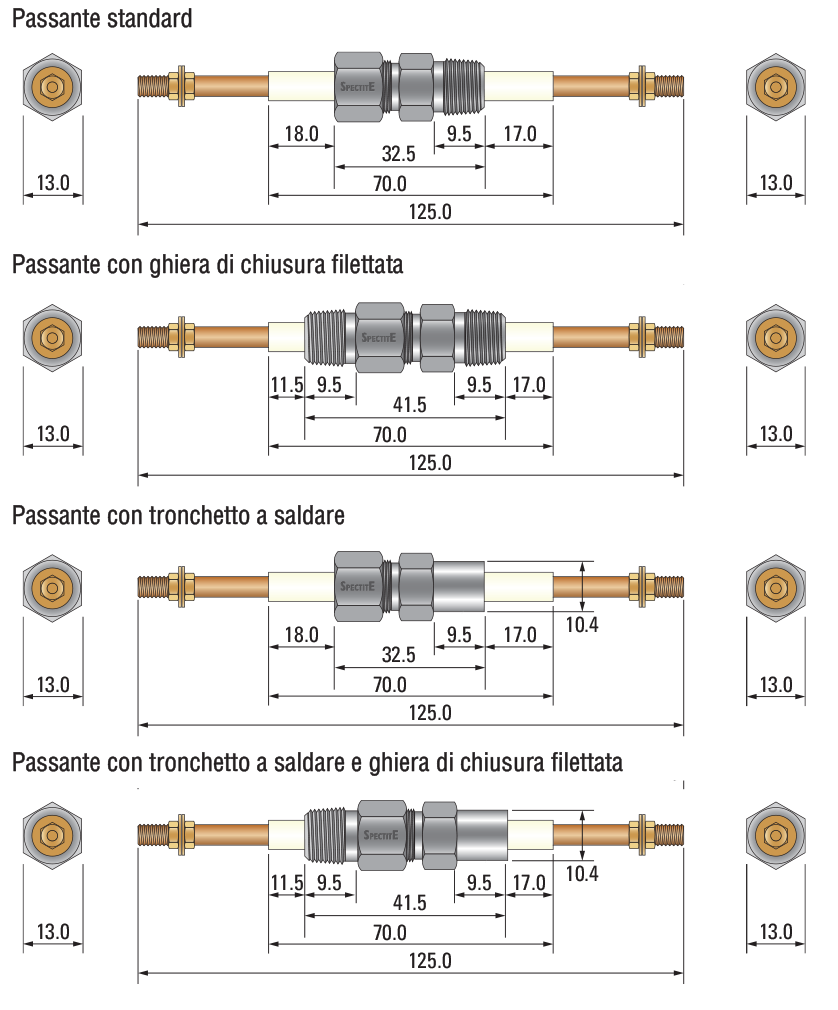

| Dimensione 1 (Filettatura 1/8” o equivalente) | Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) |
|---|---|---|
 |
 |
 |
| Dimensione 4 (3/4" Thread or equivalent) | ||
 |
||
