Serie EF Passanti per elettrodi ad alta tensione (2 kV)
Hai bisogno di consigli sulla scelta di un passante?
Contatta uno dei nostri tecnici al numero 011 29 14 012 o inviaci una email
L'elettrodo integrato all'interno di questi passanti consente di trasportare un'elevata tensione fino a 2kV attraversando custodie di processo, autoclavi, forni a vuoto ed involucri di reattori fino ad alimentare riscaldatori, motori elettrici ed altri apparecchi che necessitano di un'elevata alimentazione..
Questi passanti sono disponibili in tre misure di elettrodi in rame per un massimo di 40 A, 100 A o 200 A a 2 kV. Si possono richiedere elettrodi in acciaio inossidabile e nickel, con una corrente massima inferiore a quella degli elettrodi in rame. Questi sono spesso adoperati quando la temperatura di esercizio supera i 380°C.
I passanti con elettrodi in rame hanno dadi e rondelle in ottone, mentre in quelli con elettrodi in acciaio inossidabile e nickel, dadi e rondelle sono in acciaio inossidabile.
I passanti di tenuta con elettrodo della serie EF sono forniti pre-serrati per installazione immediata. Gli isolanti integrali sono in allumina.
- Isolatori ceramici integrati
- Elettrodi in rame, acciaio inossidabile o nickel
- Tre misure disponibili
- Intensità massima fino a 200A a 2kV
- Scelta tra tre materiali di tenuta
- Intervallo di temperatura: da
-200°C a +380°C (elettrodo in rame)
-200°C a +870°C (elettrodo in acciaio inossidabile)
-200°C a +870°C (elettrodo in nickel) - Facilità di manutenzione - componenti interni sostituibili
- Elettrodo pre-installato nel passante e pre-serrato per uso immediato
- Sono disponibili versioni omologate ATEX Ex II 2G 1D, Ex db IIC Ex eb IIC Gb / Ex ta IIIC Da. Contattateci per ulteriori dettagli
| Tipo A | Estensione filettata (Ghiera di chiusura "B") | Tronchetto a saldare | Flange |
|---|---|---|---|
 |
 |
 |
 |
| Tipo di corpo standard adatto alla maggior parte delle applicazioni. | Permette anche al pressacavo di terminare in teste di connessione o condotti metallici al lato opposto del processo. | Fornito senza filettatura per un'istallazione permanente al processo tramite saldatura. Specificare "WELD" al posto della dimensione della filettatura nel codice d'ordine. | Per terminare con una flangia corrispondente all'interno del processo, vedi la sezione 5 per maggiori dettagli sulle flange standard disponibili. |
| Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) | Dimensione 4 (Filettatura 3/4” o equivalente) | |||
|---|---|---|---|---|---|
| Dimensioni di filettatura standard | Diametro elettrodo | Dimensioni di filettatura standard | Diametro elettrodo | Dimensioni di filettatura standard | Diametro elettrodo |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 3.2mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 6.35mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 12.7mm |
| Dimensioni di filettatura alternative | Dimensioni di filettatura alternative | Dimensioni di filettatura alternative | |||
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | |||
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 | |||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | |||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | |||||
| Materiale di tenuta | Codice | Colore | Esempio | Intervallo di temperatura | Riutilizzabile | Definizione e proprietà del materiale |
|---|---|---|---|---|---|---|

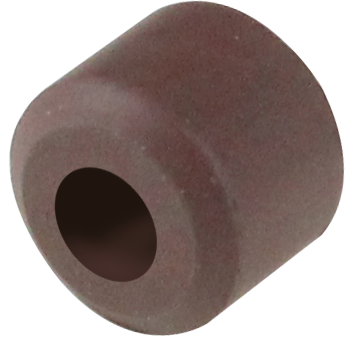

| Viton® | V | Marrone |  |
-40°C a 225°C (breve esposizione fino a 285°C) |
Sì | Fluoroelastomero. Resistente agli idrocarburi, agli agenti chimici corrosivi e al petrolio. Resistente a solventi, acidi e basi. Basso tasso di permeazione. Buona resistenza meccanica a temperature elevate. |

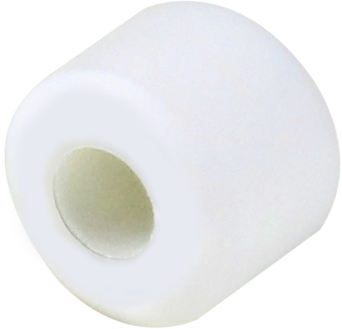

| PTFE | T | Bianco |  |
-200°C a 250°C | Sì | Politetrafluoroetilene. Ha superfici liscie, che non si bagnano, idrorepellenti che resistono alla formazione di una biopellicola; ha il più basso coefficiente di attrito tra tutti i materiali solidi. Bassa trasmissione termica. |
| Lava | L | Grigio Pietra |  |
-200°C a 870°C | No | Silicato di magnesio naturale (Pietra sapone, Steatite o talco di roccia). Si polverizza se compresso. Poroso ai gas leggeri e all'umidità. Igroscopico. Non adatto per la maggior parte delle applicazioni in vuoto. |

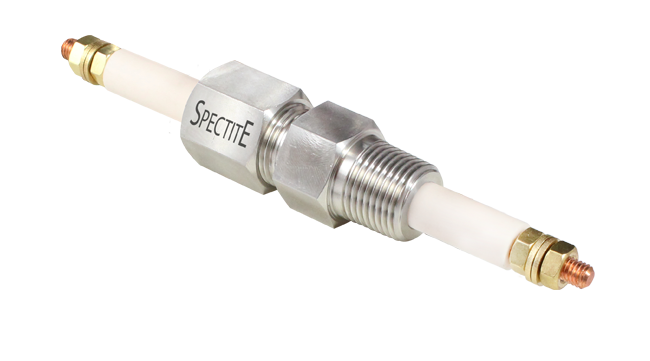

| Tipo A | Descrizione | Tipo B | Descrizione |
|---|---|---|---|
 STANDARD |
Passante standard con filettatura singola per montaggio diretto al processo. |  |
Passante standard con un estensione filettata Tipo B per connessione a canali/teste o custodie. La forma della filettatura è la medesima di quella lato processo a meno che non venga specificato diversamente. Se è richiesta una diversa forma di filettatura, vi preghiamo di specificarlo dopo la lettera ‘B’ nel codice c’ordine, ad esempio: Se viene usata una ghiera di chiusura Tipo B con un passante avente trochetto a saldare, allora sarà necessario specificare la forma della filettatura. |
| Tipo | Esempio | Codice | Massima dimensione del corpo compatibile |
Diametro esterno |
Spessore |
|---|---|---|---|---|---|
| FLANGIA KF | |
KF16 | Dimensione 2 | 30mm | 5.08mm |
| KF25 | Dimensione 3 | 40mm | 5.08mm | ||
| KF40 | Dimensione 5 | 55mm | 5.08mm | ||
| KF50 | Dimensione 5 | 75mm | 5.08mm | ||
| FLANGIA CF |  |
DN16CF | Dimensione 3 | 33.8mm | 7.6mm |
| DN25CF | Dimensione 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Dimensione 5 | 69.9mm | 12.7mm | ||
| DN50CF | Dimensione 5 | 85.7mm | 16.0mm | ||
| DN63CF | Dimensione 5 | 114.3mm | 17.3mm |
Le flange CF sono del tipo non rotabili (fisse) ed in conformità con la ISOP3669-2017.
Le flange KF sono conformi alla Specifica ISO Standard 2861.
Molti altri tipi di flangia sono disponibili su richiesta (DIN, JIS, ANSI, ecc.), contattare la TC per dettagli.
Dimensione corpo, pressione massima 1 e diametro fori disponibili per filettature BSPT, BSPP e NPT2
| Dimensione corpo | Dimensione 2 (1/4") | Dimensione 3 (1/2") | Dimensione 4 (3/4") | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Guarnizione | L | T | V | L | T | V | L | T | V | ||
| Limite di tensione | 2Kv | 2Kv | 2Kv | ||||||||
| Materiale elettrodo | Limite di tensione elettrodo | Diam. elettrodo (mm) | The table indicates the available electrode sizes for each feedthrough body size. Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente1. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità. |
||||||||
| Rame Acciaio inox 316 Nickel |
40A 10A 15A |
3.2 | 600 | 350 | 550 | ||||||
| Rame Acciaio inox 316 Nickel |
100A 15A 40A |
6.35 | 450 | 150 | 400 | ||||||
| Rame Acciaio inox 316 Nickel |
200A 30A 80A |
12.7 | 200 | 150 | 150 | ||||||
- I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
- Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.
| Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) | Dimensione 4 (3/4" Thread or equivalent) |
|---|---|---|
 |
 |
 |
